一、開關損耗

由于開關管是非理想型器件

，其工作過程可劃分為四種狀態
，如圖1所示?div id="jfovm50" class="index-wrap">！皩?dǎo)通狀態”表示開關管處于導通狀態
；“關閉狀態”表示開關管處于關閉狀態；“導通過程”是指開關管從關閉轉換成導通狀態
；“關閉過程”指開關管從導通轉換成關閉狀態
。一般來說，主要的能量損耗體現在“導通過程”和“關閉過程”
，小部分能量體現在“導通狀態”
，而“關閉狀態”的損耗很小幾乎為0，可以忽略不計
。


892277d145[1]

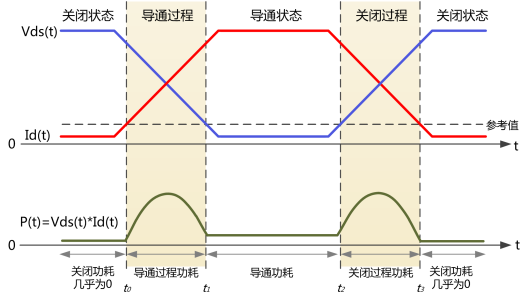

圖1  開關管四種狀態劃分


實際的測量波形圖一般如圖2示

。


892277d762[1]

圖2  開關管實際功率損耗測試


二、導通過程損耗

晶體管開關電路在轉換過程中消耗的能量通常會很大

，因?yàn)殡娐芳纳盘?hào)會阻止設備立即開關
，該狀態的電壓與電流處于交變的狀態，因此很難直接計算功耗
，以往的做法
，將電壓與電流認為是線性的，這樣可以通過求三角形的面積來粗略計算損耗
，但這是不夠準確的
。對于數字示波器來說，通過都會提供高級數學運算功能
，因此可以使用下面的公式計算導通過程的損耗
。


892277d227[1]

Eon表示導通過程的損耗能量

Pon表示導通過程的平均損耗功率（有功功率）

Vds

、Id分別表示瞬時電壓和電流

Ts表示開關周期

t0、t1表示導通過程的開始時間與結束時間


關閉過程損耗


關閉過程損耗與導通過程損耗計算方法相同

，區別是積分的開始與結束時間不同
。

892277d758[1]

Eoff表示關閉過程的損耗能量

Poff表示關閉過程的平均損耗功率（有功功率）

Vds、Id分別表示瞬時電壓和電流

Ts表示開關周期

t2

、t3表示關閉過程的開始時間與結束時間


三

、導通損耗

導通狀態下，開關管通常會流過很大的電流

，但開關管的導通電阻很小
，通常是毫歐級別，所以導通狀態下?lián)p耗能量相對來說是比較少的
，但亦不能忽略
。使用示波器測量導通損耗，不建議使用電壓乘電流的積分的來計算
，因?yàn)槭静ㄆ鳠o法準確測量導通時微小電壓
。舉個例子，開關管通常關閉時電壓為500V
，導通時為100mV
，假設示波器的精度為±1‰（這是個非常牛的指標），最小測量精度為±500mV
，要準確測量100mV是不可能的
，甚至有可能測出來的電壓是負的（100mV-500mV）。


由于導通時的微小電壓

，無法準確測量
，所以使用電壓乘電流的積分的方法計算的能量損耗誤差會很大。相反
，導通時電流是很大的
，所以能測量準確，因此可以使用電流與導通電阻來計算損耗
，如下面公式：


892277d258[1]


Econd表示導通狀態的損耗能量

Pcond表示導通狀態的平均損耗功率（有功功率）

Id分別表示瞬時電流

Rds(on)表示開關管的導通電阻

，在開關管會給出該指標，如圖3所示

Ts表示開關周期

t1

、t2表示導通狀態的開始時間與結束時間


74332d3630[1]

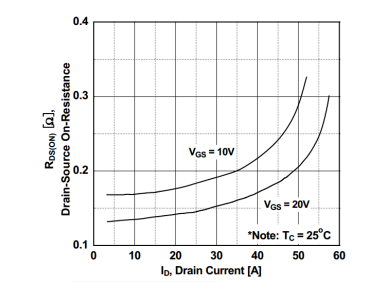

圖3  導通電阻與電流的關系


四

、開關損耗

開關損耗指的是總體的能量損耗，由導通過程損耗

、關閉過程損耗
、導通損耗組成，使用下面公式計算：

74332d3776[1]


五、開關損耗分析插件

高端示波器通常亦集成了開關損耗分析插件

，由于導通狀態電壓測量不準確
，所以導通狀態的計算公式是可以修改的，主要有三種：


●  UI

，U和I均為測量值

●  I2R

，I為測量值，R為導通電阻
，由用戶輸入Rds(on)

●  UceI

，I為測量值，Uce為用戶輸入的電壓值
，用于彌補電壓電壓測不準的問題
。

一般建議使用I2R的公式，下圖是ZDS4000 Plus的開關損耗測試圖

。


74332d3746[1]

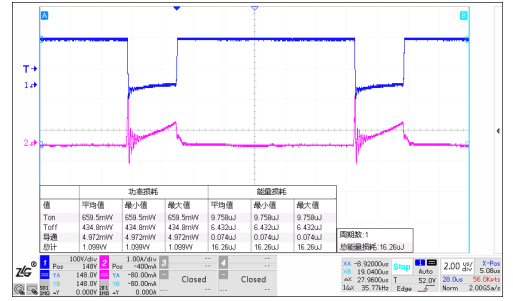

圖4  開關損耗測試結果圖


六

、總結

開關損耗測試對于器件評估非常關鍵，通過專業的電源分析插件

，可以快速有效的對器件的功率損耗進行評估
，相對于手動分析來說
，更加簡單方便
。對于MOSFET來說，I2R的導通損耗計算公式是最好的選擇
。
