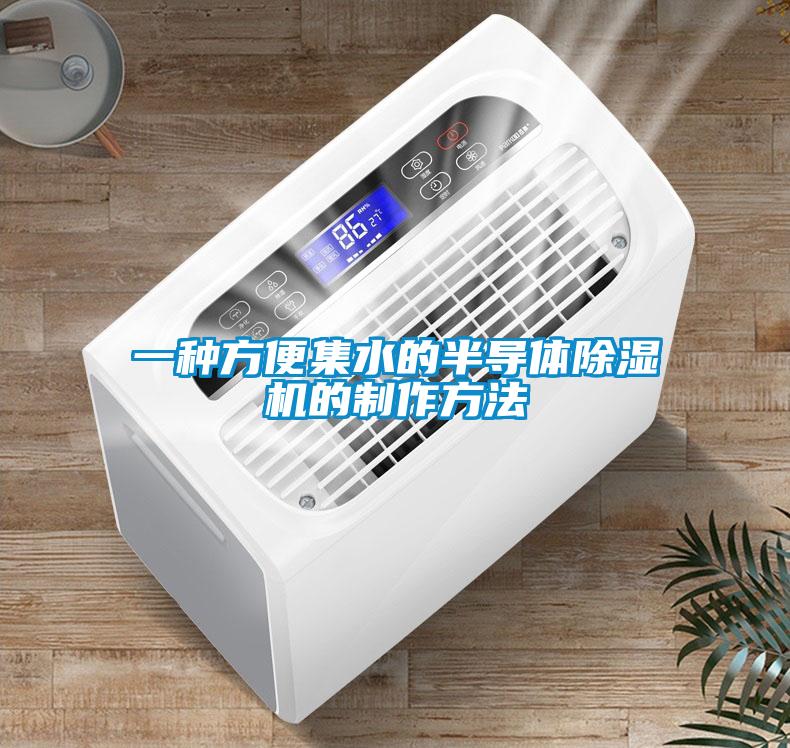

一種方便集水的半導體除濕機的制作方法
作者：CEO
時間：2023-01-10
點擊：0
信息摘要：1.本實用新型涉及除濕機技術領域
，更具體地說
，本實用涉及一種方便集水的半導體除濕機
。背景技術：2.隨著人們對健康生活的重視程度越來越高
，除濕機正快速成為許多家庭不可缺少的家電產品之一
，擁有廣闊的市場前景和市場潛力
，除濕機由風扇將潮濕空氣抽入機內，通過熱交換
一種方便集水的半導體除濕機的制作方法
1.本實用新型涉及除濕機技術領域
，更具體地說
，本實用涉及一種方便集水的半導體
除濕機。
背景技術：2.隨著人們對健康生活的重視程度越來越高
，除濕機正快速成為許多家庭不可缺少的
家電產品之一
，擁有廣闊的市場前景和市場潛力，除濕機由風扇將潮濕空氣抽入機內
，通過熱交換
，空氣中的水份冷凝成水珠，處理過后的干燥空氣排出機外
，如此循環使室內
濕度降低
。3.目前的除濕機通常采用一個集水板來收集冷凝水，這種方式會使發生水滴飛濺
，造成內部器件銹蝕
，影響使用壽命，甚至發生漏水的情況
。
技術實現要素：4.為了克服現有技術的上述缺陷
，本實用新型提供一種方便集水的
半導體除濕機，本實用新型所要解決的技術問題是：如何收集除濕機的冷凝水
。5.為實現上述目的
，本實用新型提供如下技術方案：6.一種方便集水的
半導體除濕機，包括機身殼體
，機身殼體上設置有用于進風的進風口和用于出風的出風口
，機身殼體的內部安裝有隔板，隔板的下方設置有水箱
，隔板的上方設置有除濕組件
，除濕組件對空氣進行除濕，除濕產生的冷凝水進入水箱內進行儲存
，除濕組件的下側設置有集水槽
，集水槽將除濕組件產生的冷凝水收集并使冷凝水流至水箱的內部
。7.通過采用上述技術方案，產生的冷凝水可以直接落入到集水槽的內部
，從而能夠有效防止冷凝水的飛濺
。8.優選的，集水槽具有收集槽和位于收集槽底部的流水管
，流水管與收集槽一體成型
，收集槽的內底面凹陷以形成v形的截面，滴落下來的冷凝水向中間匯聚
，然后再從流水管流出
。9.優選的，除濕組件包括可拆卸安裝在機身殼體內部的支架
，支架的一側可拆卸安裝有冷端鋁件
，支架的另一側可拆卸安裝有散熱鋁件，散熱鋁件遠離支架的一側可拆卸安裝有風扇
，除濕組件對從進風口進入的風進行除濕
，產生冷凝水。10.優選的
，集水槽位于冷端鋁件的底部并且安裝在支架上
，冷端鋁件處產生冷凝水，從而集水槽能夠更好地收集冷凝水
。
11.優選的
，集水槽與支架一體成型，支架和集水槽均采用塑料件
，方便一次加工成型
。12.優選的，機身殼體內部的兩側均固定連接有支撐條
，隔板的兩側均具有支撐部
，兩個支撐部分別放置在兩個支撐條上，方便安裝隔板
，安裝和拆卸時
，只需要推入和拉出即可。13.優選的
，出風口設置在機身殼體的兩側
，進風口設置在機身殼體的后側，進風口與冷端鋁件相對
，在風進入時可以立即進行除濕
。14.優選的，機身殼體包括機身前蓋
、機身后蓋
、機身側蓋一
、機身側蓋二、機身下蓋和機身上蓋
，機身前蓋
、機身后蓋、機身側蓋一
、機身側蓋二
、機身下蓋和機身上蓋相互之間通過卡扣卡接，方便加工每一個蓋子
，也方便安裝和拆卸。15.優選的
，機身殼體后側的頂部開設有把手槽
，方便搬動
除濕器。16.優選的
，機身殼體后側的底部開設有可供水箱放入的放置口
，方便水箱的放入和取出。17.本實用新型的技術效果和優點：18.1
、本發明通過采用集水槽來收集冷凝水的方式
，產生的冷凝水可以直接落入到集水槽的內部，然后再流入水箱
，從而能夠有效防止冷凝水的飛濺
，造成內部器件銹蝕的問題，延長了使用壽命
。19.2
、通過將出風口設置在機身殼體的兩側，進風口設置在機身殼體的后側
，出風口的數量多于進風口的數量
，從而可以穩定出風，風速不會過快
，另外
，通過將出風口設置在兩側，與設置在前側相比
，可以防止風對著人吹
。20.3、本發明通過將機身殼體分成多個部分
，能夠方便生產加工
，也方便安裝和拆卸。附圖說明21.圖1為本實用新型的整體結構示意圖
。22.圖2為本實用新型機身殼體的爆炸圖
。23.圖3為本實用新型的內部結構示意圖
。24.圖4為本實用新型圖3中a處的局部放大圖。25.圖5為本實用新型的局部結構示意圖
。26.圖6為本實用新型圖5的爆炸圖
。27.圖7為本實用新型支架和集水槽的結構示意圖。28.附圖標記為：29.1
、機身殼體
；101、出風口
；102
、進風口；11
、機身前蓋
；12、機身后蓋
；121
、放置口；13
、機身側蓋一
；14、機身側蓋二
；15
、機身下蓋；16
、機身上蓋
；17、支撐條
；18
、把手槽；2
、隔板
；21、支撐部
；3
、水箱；4
、除濕組件
；41、支架
；42
、冷端鋁件
；43、散熱鋁件
；44
、風扇；5
、集水槽
；51、收集槽
；52
、流水管。具體實施方式30.下面將結合本實用新型實施例中的附圖
，對本實用新型實施例中的技術方案進行清楚
、完整地描述，顯然
，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例
?div id="d48novz" class="flower left">
；诒緦嵱眯滦椭械膶嵤├绢I(lǐng)域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例
，都屬于本實用新型保護的范圍
。31.實施例一32.如圖1至圖7所示，本半導體除濕機包括機身殼體1
，機身殼體1上設置有用于進風的進風口102和用于出風的出風口101
，如圖2所示，出風口101設置在機身殼體1的兩側
，進風口102設置在機身殼體1的后側
，出風口101的數量多于進風口102的數量，從而可以穩定出風
，風速不會過快
，另外，通過將出風口101設置在兩側
，與設置在前側相比
，可以防止風對著人吹。33.機身殼體1的內部安裝隔板2
，隔板2的兩側均具有支撐部21
，機身殼體1內部的兩側均固定連接有支撐條17，兩個支撐部21分別放置在兩個支撐條17上
，從而在安裝隔板2時
，只需要將兩側的支撐部21對準支撐條17推入即可
，方便安裝和拆卸。隔板2的下方設置水箱3
，也即水箱3直接放置在機身殼體1內側的底部
。機身殼體1后側的底部開設可供水箱3放入的放置口121，以方便水箱3的放置與取出
。34.隔板2的上方設置除濕組件4
，除濕組件4對空氣進行除濕，除濕產生的冷凝水進入水箱3內進行儲存
，具體地
，除濕組件4包括可拆卸安裝在機身殼體1內部的支架41，支架41的一側可拆卸安裝有冷端鋁件42
，進風口102與冷端鋁件42相對
，以方便對空氣進行除濕，支架41的另一側可拆卸安裝有散熱鋁件43
，散熱鋁件43遠離支架41的一側可拆卸安裝有風扇44
。支架41可通過螺栓安裝在機身殼體1內，支架41與冷端鋁件42之間也使用螺栓安裝
，支架41和散熱鋁件43之間可以采用螺栓或卡扣或者其結合的方式進行安裝
，風扇44的四個角通過螺栓安裝在散熱鋁件43上，安裝和拆卸都較為方便
。35.在本發明中
，為了方便收集除濕組件4產生的冷凝水，防止冷凝水飛濺
，在除濕組件4的下側設置集水槽5
，集水槽5具有收集槽51和位于收集槽51底部的流水管52，流水管52與收集槽51一體成型
，收集槽51的內底面凹陷以形成v形的截面
。集水槽5將除濕組件4產生的冷凝水收集并使冷凝水流至水箱3的內部。集水槽5位于冷端鋁件42的底部并且安裝在支架41上
，集水槽5可以使用卡扣或螺栓的方式安裝在支架41上
，也可以與支架41一體成型，優選一體成型的方式
，因為這種方式相對于卡扣或螺栓的方式來說
，沒有縫隙，從而不會產生滲水的情況
。36.即本發明通過采用集水槽5來收集冷凝水的方式
，產生的冷凝水可以直接落入到集水槽5的內部，然后再流入水箱3，從而能夠有效防止冷凝水的飛濺
，造成內部器件銹蝕的問題
，延長了使用壽命。37.實施例二38.如圖2所示
，在實施例一的基礎上
，將機身殼體1分成多個部件，即包括機身前蓋11
、機身后蓋12
、機身側蓋一13、機身側蓋二14
、機身下蓋15和機身上蓋16
，機身前蓋11、機身后蓋12
、機身側蓋一13
、機身側蓋二14、機身下蓋15和機身上蓋16相互之間通過卡扣卡接
。即方便生產
，也方便加工。39.進一步地
，機身殼體1后側也即機身后蓋12的頂部開設有把手槽18
，從而方便搬動除濕機。40.最后應說明的幾點是：首先
，在本技術的描述中,需要說明的是,除非另有規定和限定,術語“安裝”、“相連”
、“連接”應做廣義理解,可以是機械連接或電連接,也可以是兩個元件內部的連通,可以是直接相連,“上”
、“下”、“左”
、“右”等僅用于表示相對位置關系
，當被描述對象的絕對位置改變，則相對位置關系可能發生改變
；41.其次：本實用新型公開實施例附圖中
，只涉及到與本公開實施例涉及到的結構，其他結構可參考通常設計
，在不沖突情況下
<
<
<
<
<
<
<
<
