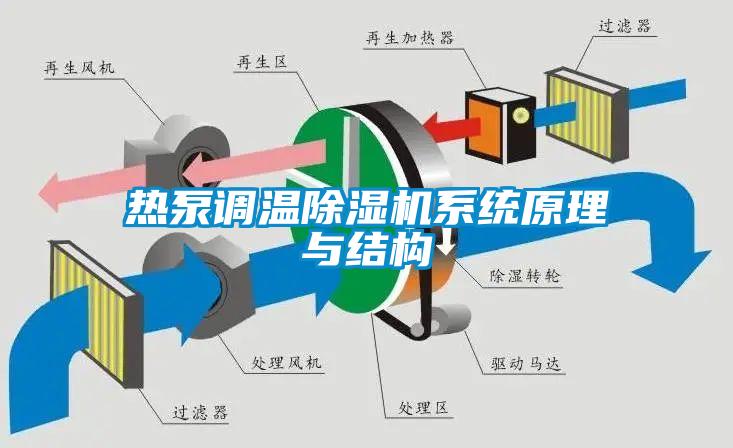

熱泵調溫除濕機系統原理與結構

　　并聯型熱泵調溫除濕機組

，由壓縮機、四通閥、室外換熱器、室內第二換熱器、室內第一換熱器、膨脹閥等過制冷劑管路連接成一個制冷循環，其中室外換熱器與室內第二換熱器兩個支路并聯，并在室內第二換熱器的支路上安裝用來控制支路通斷的電磁閥。

　　通過四通閥進行制冷和制熱模式轉換(制冷時

，制冷劑流向如圖中實線箭頭所示；制熱時，制冷劑流量如圖中虛線箭頭所示)，能夠滿足全年運行冷熱負荷大范圍變化的要求，并通過兩個并聯換熱器支路的通斷和室外換熱器風量或水量的調節進行微量調節，能夠滿足不同濕、冷、熱負荷的需要，使得對室內溫度和濕度都能較好的控制在設定范圍內。

　　采用四通閥換向除霜的方法，實現不停機快速除霜

。本系統適用范圍廣，調節能力強，可以在我國大多數地區全年運行進行溫濕度調節，提高了設備的利用率。

　　冷凍除濕機用蒸發器來給空氣降溫除濕，并回收系統的冷凝熱

，彌補空氣中因為冷卻除濕時散失的熱量
