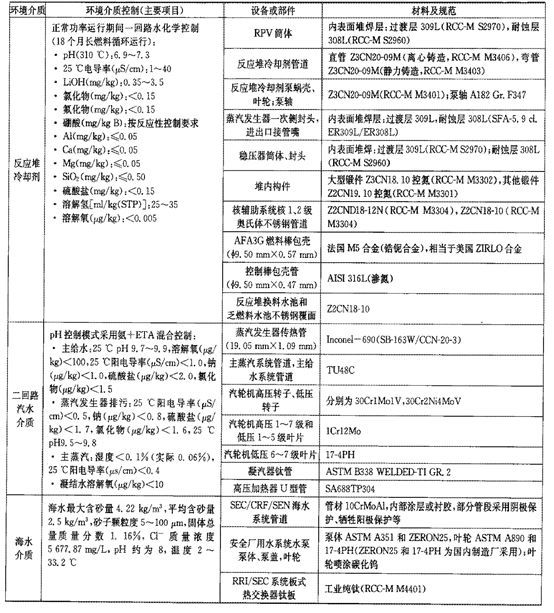

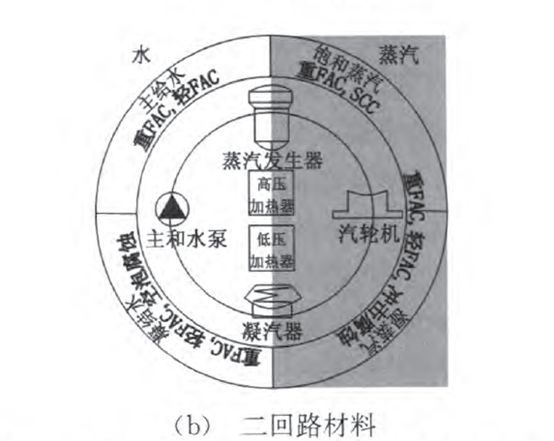

、一列備用；在SEC泵上游設(shè)置有吸水暗渠沉積海泥砂，因此SEC管道海水的泥沙含量降低了５０％以上，SEC系統(tǒng)板式熱交換器的鈦板不像常規(guī)島SEN海水系統(tǒng)的板式熱交換器那樣遭受?chē)?yán)重的液（海水）、固（泥砂）兩相流沖刷腐蝕，即有效避免了“疊加效應(yīng)”。

SEC泵進(jìn)、出口管道同時(shí)采用外加電流和犧牲陽(yáng)極保護(hù)

，防腐蝕效果良好（并聯(lián)）。位于管溝和核島的SEC管道采用三層涂層保護(hù)（串聯(lián)）；按照“增設(shè)性質(zhì)不同的獨(dú)立功能”的方法，該管段宜增設(shè)犧牲陽(yáng)極保護(hù)，在涂層局部失效時(shí)可以提供有效防護(hù)。

4.4定期檢查和在線監(jiān)測(cè)技術(shù)研發(fā)研發(fā)

有效的核電廠設(shè)備腐蝕損傷定期檢查技術(shù)和在線監(jiān)測(cè)技術(shù)

，以及時(shí)了解腐蝕狀態(tài)，給出準(zhǔn)確診斷信息，并據(jù)此通過(guò)腐蝕介質(zhì)控制和工況參數(shù)調(diào)整保持系統(tǒng)設(shè)備良好的運(yùn)行狀態(tài)。

4.5材料耐腐蝕評(píng)定

技術(shù)改進(jìn)工程上一般采用標(biāo)準(zhǔn)的“耐腐蝕評(píng)定試驗(yàn)方法”（簡(jiǎn)稱(chēng)標(biāo)準(zhǔn)方法）對(duì)材料進(jìn)行耐腐蝕評(píng)定

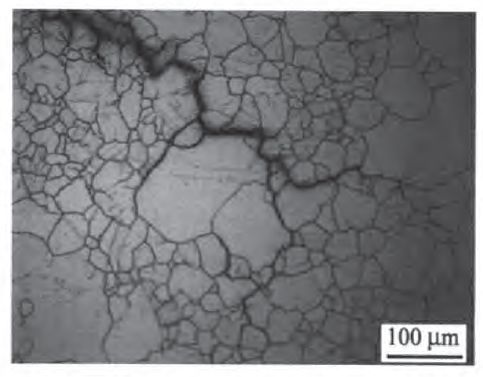

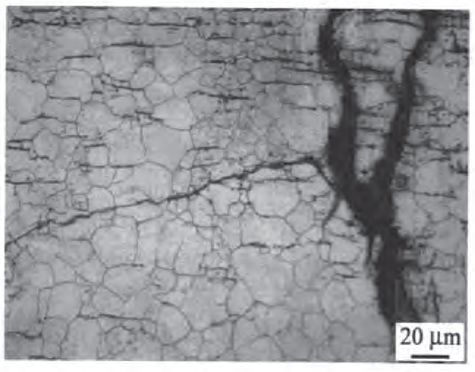

。這需要充分認(rèn)識(shí)研究對(duì)象的腐蝕機(jī)理以選取合適的試驗(yàn)方法。通常使用國(guó)標(biāo)和美標(biāo)制定的標(biāo)準(zhǔn)試驗(yàn)方法，但這些方法具有局限性，用標(biāo)準(zhǔn)方法檢驗(yàn)認(rèn)為沒(méi)有晶間腐蝕傾向的材料，并不能保證其在引起晶間腐蝕的其他介質(zhì)中也不產(chǎn)生晶間腐蝕；反之有晶間腐蝕傾向的材料在許多環(huán)境中也未必會(huì)產(chǎn)生晶間腐蝕，即局限性較大。

筆者研究認(rèn)為

，需針對(duì)工程實(shí)際服役環(huán)境進(jìn)行耐腐蝕試驗(yàn)，試驗(yàn)結(jié)果可以評(píng)價(jià)材料在工程實(shí)際情況下的耐蝕性。

4.6核電廠水化學(xué)改進(jìn)

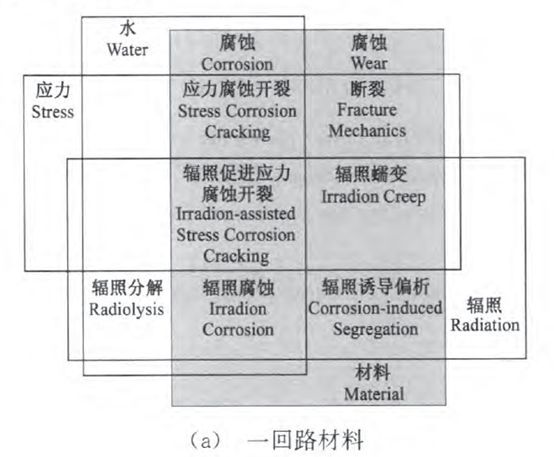

（1）一回路對(duì)于ＰＷＲ核電廠一回路水化學(xué)，20世紀(jì)90年代以來(lái)包括美國(guó)

、法國(guó)和日本等在內(nèi)的研究結(jié)果表明（國(guó)內(nèi)也有單位進(jìn)行研究），在一回路添加微量的鋅（約10μｇ／ｋｇ）可有效改善結(jié)構(gòu)材料表面氧化膜的微觀結(jié)構(gòu)形態(tài)，提高材料耐蝕性，減少腐蝕產(chǎn)物轉(zhuǎn)移，降低一回路放射性水平。ＰＷＲ核電廠一回路加鋅始于1994年西屋公司和EPRI在美國(guó)Farley核電廠２號(hào)機(jī)組進(jìn)行的試驗(yàn)
