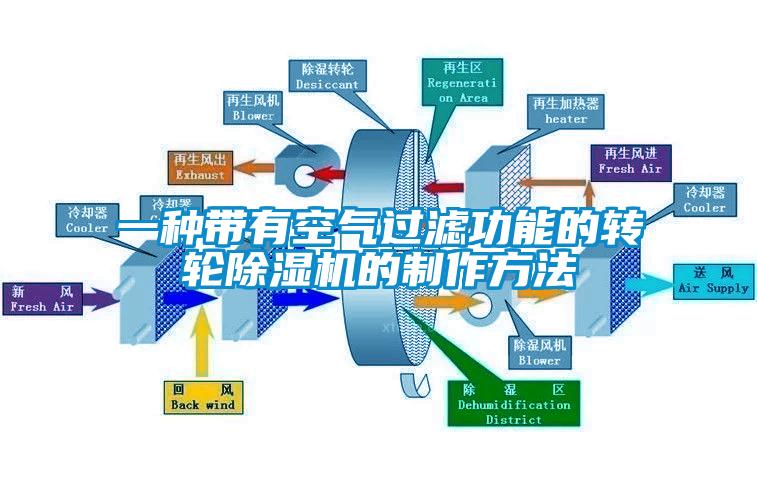

一種帶有空氣過濾功能的轉輪除濕機的制作方法
作者：CEO
時間：2023-01-23
點擊：0
信息摘要：本實用新型涉及一種轉輪除濕機
，特別涉及一種帶有空氣過濾功能的轉輪除濕機
，屬于除濕機設備技術領域
。背景技術：目前比較成熟的除濕技術有冷卻式除濕
、液體吸收式除濕、固體吸附式除濕
、膜法除濕及轉輪除濕
，轉輪除濕機屬于空調領域的一個重要分支，是控溫除濕的典型代表
，轉輪除是在實際工程中應用最
一種帶有空氣過濾功能的轉輪除濕機的制作方法
本實用新型涉及一種轉輪除濕機
，特別涉及一種帶有空氣過濾功能的轉輪
除濕機，屬于
除濕機設備技術領域
。
背景技術：
目前比較成熟的除濕技術有冷卻式除濕
、液體吸收式除濕、固體吸附式除濕
、膜法除濕及
轉輪除濕，
轉輪除濕機屬于
空調領域的一個重要分支
，是控溫除濕的典型代表，轉輪除是在實際工程中應用最廣泛的固體吸附式除濕技術之一
，其中轉輪除濕機一般是利用吸附材料的良好親水性吸附空氣中的水分
，降低空氣的
濕度。然而現有的轉輪除濕機在除濕過程中往往無法全面的將空氣中的灰塵與雜質給完全過濾干凈
，使得除濕完的空氣中依然還是會帶有灰塵與雜質
，并且在除濕的過程中會使得空氣中的灰塵附著在除濕機的轉輪上，使得轉輪的清潔度降低
，需要經常對轉輪進行清洗
，帶來了許多不必要的麻煩，所以現在急需要設計一種帶有空氣過濾功能的轉輪除濕機
。
技術實現要素：
本實用新型要解決的技術問題是克服現有技術的缺陷
，提供一種帶有空氣過濾功能的轉輪除濕機，以解決上述背景技術中提到的問題
。
為了解決上述技術問題，本實用新型提供了如下的技術方案：
本實用新型一種帶有空氣過濾功能的轉輪除濕機
，包括除濕機本體
，所述除濕機本體頂部一側設有進風管，所述進風管另一端與空氣過濾腔固定連接
，所述空氣過濾腔另一側通過進風管與第一風機的輸入端固定連接
，且所述第一風機安裝在除濕機本體內側頂部，所述第一風機的底部設有轉輪
，所述轉輪底部設有三通閥門
，所述轉輪通過通風管與第一風機的輸出端以及三通閥門的輸入端分別活動連接，所述除濕機本體外部靠近進風管的一側設有電機
，所述電機輸出端通過傳動軸與轉輪固定連接
，所述三通閥門其中一個輸出端與第一排氣管固定連接，所述三通閥門另外一個輸出端與第二排氣管固定連接
，所述第二排氣管上安裝有鹵素加熱管
，所述第二排氣管另一端與第二風機輸入端固定連接，所述第二風機的輸出端固定連接有輸氣管
，所述輸氣管另一端位于除濕機本體外部
，所述空氣過濾腔內部與第一風機相反的一端安裝有若干個導流板，所述導流板另一端均與除塵濾芯相連接
，所述除塵濾芯另一側設有細沙袋
，所述細沙袋另一側的上下兩端均安裝有加熱鰭片。
作為本實用新型的一種優選技術方案
，所述電機位于進風管的正下方且與轉輪位于同一水平面
。
作為本實用新型的一種優選技術方案
，所述第一排氣管另一端位于除濕機本體的外部。
作為本實用新型的一種優選技術方案
，所述轉輪由陶瓷纖維載體和活性硅膠復合而成
。
作為本實用新型的一種優選技術方案，所述細沙袋內部裝滿細沙
，所述導流板的角度由中間向兩端逐漸變大
。
本實用新型的有益效果是：本實用新型結構新穎，操作簡單
，使用方便
，通過轉輪上的活性硅膠可以有效的將空氣中攜帶的水蒸氣完全附著在活性硅膠上，同時通過鹵素加熱管對反向進入的空氣進行加熱
，使得活性硅膠上的水蒸氣快速脫附蒸發
，使得轉輪可進行循環作業，并且通過電機驅動轉輪
，保證除濕機處于持續穩定的除濕狀態
，其中通過導流板可以將進風管內送入的空氣均勻的經過除塵濾芯，并且通過設置細沙袋
，使得空氣可以進行二次過濾
，將空氣中的灰塵與雜質完全去除掉，且細沙袋也能去除一些空氣中的水蒸氣
，更加方便接下來的除濕工作
。
附圖說明
附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分
，與本實用新型的實施例一起用于解釋本實用新型
，并不構成對本實用新型的限制。在附圖中：
圖1是本實用新型的正面結構示意圖
；
圖2是本實用新型的空氣過濾腔內部結構示意圖
。
圖中：1、除濕機本體
；2
、進風管；3
、空氣過濾腔
；4、第一風機
；5
、轉輪；6、電機
；7
、通風管；8
、三通閥門
；9、第一排氣管
；10
、鹵素加熱管；
11 、第二排氣管
；12、第二風機
；13
、導流板；14
、除塵濾芯
；15、細沙袋
；16
、加熱鰭片；17
、輸氣管。
具體實施方式
以下結合附圖對本實用新型的優選實施例進行說明
，應當理解
，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型
。
實施例
如圖1-2所示
，本實用新型一種帶有空氣過濾功能的轉輪除濕機，包括除濕機本體1
，除濕機本體1頂部一側設有進風管2
，進風管2另一端與空氣過濾腔3固定連接，空氣過濾腔3另一側通過進風管2與第一風機4的輸入端固定連接
，且第一風機4安裝在除濕機本體1內側頂部
，第一風機4的底部設有轉輪5，轉輪5底部設有三通閥門8
，轉輪5通過通風管7與第一風機4的輸出端以及三通閥門8的輸入端分別活動連接
，除濕機本體1外部靠近進風管2的一側設有電機6，電機6輸出端通過傳動軸與轉輪5固定連接
，三通閥門8其中一個輸出端與第一排氣管9固定連接
，三通閥門8另外一個輸出端與第二排氣管11固定連接
，第二排氣管11上安裝有鹵素加熱管10，第二排氣管11另一端與第二風機12輸入端固定連接
，第二風機12的輸出端固定連接有輸氣管17
，輸氣管17另一端位于除濕機本體1外部，空氣過濾腔3內部與第一風機4相反的一端安裝有若干個導流板13
，導流板13另一端均與除塵濾芯14相連接
，除塵濾芯14另一側設有細沙袋15，細沙袋15另一側的上下兩端均安裝有加熱鰭片16
。
電機6位于進風管2的正下方且與轉輪5位于同一水平面
，第一排氣管9另一端位于除濕機本體1的外部，轉輪5由陶瓷纖維載體和活性硅膠復合而成
，細沙袋15內部裝滿細沙
，導流板13的角度由中間向兩端逐漸變大。
具體的
，本實用新型使用時
，先通過啟動第一風機4將空氣通過進風管2進入空氣過濾腔3，接著空氣過濾腔3內的導流板13可以將進風管2內送入的空氣均勻的經過除塵濾芯14
，接著再經過細沙袋15
，進行二次過濾，而細沙袋15內的細沙也能吸附一些空氣中的水蒸氣
，更加方便接下來的除濕工作
，接著去除灰塵與雜質后的空氣通過通風管7進入轉輪5內，通過啟動電機6驅動傳動軸
<
<
<
<
<
<
<
<
